車尾箱加燈條diy

bmw5828 · 发表于 2013-8-1 21:10

大大您真的事DIY之神!
希望能來台灣開班授課!
{:084:}

ckyp · 发表于 2013-8-1 20:14

本帖最後由 ckyp 於 2013-8-1 23:14 編輯

原來的Prius c 車尾箱只得右邊一小個長方型燈座, 換了LED也不夠光
那光度基本上完全找不到東西

所以便決定自行加裝LED光條

貼在車尾箱橫板內, 正常在外邊不會看到光條

由於有些時候要拆下那塊橫板來放多一些東西, 所以我加裝了電線插頭, 如有需要, 可以隨意分開

在邊位鑽了個小孔, 把電線穿過小孔, 接駁原本車尾箱LED的電源線

在這裡接電源線

完成, 現在超光, 終於夠光可以找到想找的東西, yeah

yichuan0519 · 发表于 2013-8-1 20:32

本帖最後由 yichuan0519 於 2013-8-1 20:34 編輯

讚喔！這個加裝還不錯。
可以請教電源從哪邊拉的嗎？從原行李箱的電燈嗎？
似乎這樣才可以跟開後門連動。

ckyp · 发表于 2013-8-1 20:48

本帖最後由 ckyp 於 2013-8-2 12:14 編輯

yichuan0519 發表於 2013-8-1 20:32
讚喔！這個加裝還不錯。
可以請教電源從哪邊拉的嗎？從原行李箱的電燈嗎？
似乎這樣才可以跟開後門連動。 ...

是的, 是那長方形行李箱電燈電線位

ckyp · 发表于 2013-8-1 23:16

bmw5828 發表於 2013-8-1 21:10
大大您真的事DIY之神!
希望能來台灣開班授課!

你太客氣了 {:086:}

DoraCookie · 发表于 2013-8-1 23:43

說件很可怕的事...
Prius C的行李箱燈有連接到行車電腦(很神奇吧?)
然後有人因為換行李箱燈換到把行車電腦搞壞掉...
說真的，行李箱那個燈的電別亂接比較好，因為連到行車電腦(無言)

atek945 · 发表于 2013-8-2 00:19

DoraCookie 發表於 2013-8-1 23:43
說件很可怕的事...
Prius C的行李箱燈有連接到行車電腦(很神奇吧?)
然後有人因為換行李箱燈換到把行車電腦 ...

所以一定要非常小心，或者是接無極性的LED。

ckyp · 发表于 2013-8-2 12:17

DoraCookie 發表於 2013-8-1 23:43
說件很可怕的事...
Prius C的行李箱燈有連接到行車電腦(很神奇吧?)
然後有人因為換行李箱燈換到把行車電腦 ...

是的, 在這討論區也見過, 所以我也小心一些, 主要不要給它短路就可以了

接駁完負極, 包好後, 才接駁正極, 這便能確保不會短路, 便不會有問題出現

ckyp · 发表于 2013-8-2 12:18

atek945 發表於 2013-8-2 00:19
所以一定要非常小心，或者是接無極性的LED。

我覺得未必和極性有關, 可能是接led時, 不小心把正負極接通了, 所以短路而燒了行車電腦

aaron16tw · 发表于 2014-9-11 14:55

本帖最後由 aaron16tw 於 2014-9-11 14:58 編輯

ckyp 發表於 2013-8-2 12:18
我覺得未必和極性有關, 可能是接led時, 不小心把正負極接通了, 所以短路而燒了行車電腦

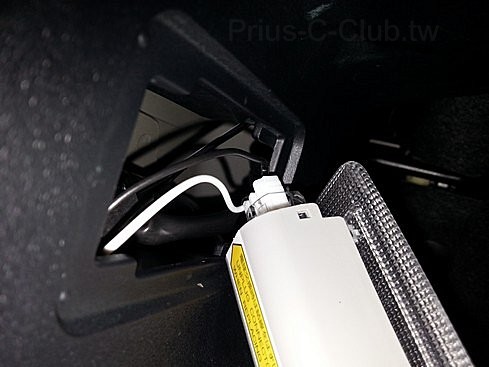

ckyp你好, 請問你有印象下面這張圖,黑色電線與白色電線的極性嗎?

我也想跟你學一下, 但怕一不小心失手...

另外可否請教你的燈條有幾顆LED, 目前裝到現在有異常或是保險絲燒斷嗎?

謝謝!
