駕駛座的專屬車機 - Prius C OBD-II

七十七

Hybrid 發表於 2012-9-28 08:58
我的OBD手機放在台灣的車上 不好意思耶

那只能等你回來了= ="

這幾天~怎麼找都找不到.....PID...

七十七

club 發表於 2012-9-28 16:01
77大
請問要如何匯入
       CLUB

別匯了~~我貼的那些基本都不太能用= ="

要等H大的資料了~~~

不過我還是可以先交你

先將CSV檔案下載~~放到「.torque」的extendedpids裡面

然後再設定→管理額外的PIDS/感知器  選擇新增預訂義設定

這樣就可以了

我覺得英文說明好像比較清楚= ="

Copy the CSV file to Android SD card (could be internal memory)

save the

CSV file

in ".torque/extendedpids" folder on your micro SD card. Keep in mind that ".torque" folder is hidden so set your explorer to show the hidden folders. If you don't see the folder, create it.

Import Custom PIDs

In Torque main screen, press Menu -> Settings -> Manage extra PIDs/Sensors -> Menu -> Add predefined set.

Read more: http://priuschat.com/threads/geniii-prius-custom-pids-for-torque-app.98693/#ixzz27mIbWCaq

七十七

http://apk.tw/forum.php?mod=viewthread&tid=128555

這裡有最新版的TORQUE PRO版 1.6.1.6

裡面自訂義的P3就很好用了~~不過就是沒有HV電池的資訊

有啥問題~~大家再提出來討論討論~~

Hybrid

本篇討論內容僅給懂一點汽車電子資訊的人研究用
因為讀取汽車電腦有風險
回原廠保養的時候記得一定要把OBD-II拔下來 藏起來

駕駛坐在Prius C車內資訊太少, 所以我一直有三個想法:
1. 想改車機 - 乘客沒有DVD和數位電視可以看 只好叫乘客看窗外風景....  且Prius C目前還沒有專屬台灣版車機
2. 想改HUD抬頭顯示器 - 但Prius C其實已經有靠近正前方的數位速度顯示但資訊還是嫌不夠..
3. 想了解油電系統運作細節

只好讓駕駛座多一點行車資訊

因為只要用Android手機, 成本花不到一千元!



教學&分享:
1.首先請準備有藍芽+GPS功能的Android 平板或Android手機一台 螢幕越大越好!
為何不用iPhone/iPad主要是因為iPhone的藍芽不支援SPP, 比較難自製軟體 除非有人願意在iOS JB後平台上開發.

2. 拍賣或PXHOME商店街都有在賣便宜的藍芽ELM327 OBD-II
都在千元以內買便宜的就好喔
差別只是大小以及是否有開關.

原本的藍色的用不到一年就壞掉了 我是換買這個 (這個好用 推薦):
http://goods.ruten.com.tw/item/show?21208136970111
大家一定會問再熄火時還插著藍芽ELM327會不會浪費車子12V電池的電
我個人的答案是 我都是插了都沒再關的! 微小電流,請大家放心

3. 將OBDII插在Prius C車上OBD接口 Prius C在駕駛座左下方而已

4. 啟動車電源,將藍芽與OBDII配對完成,即可開始讀取汽車動態數據

5. 安裝並執行Torque Pro. 通常買ELM327 OBD-II就會送軟體了!!


目前我還在研究專屬Prius C的Parameter IDs 可能是新車或數量太少國內外都沒有人研究Prius C!
希望可以收集完Prius C的參數
Prius C目前支援的OBD-II協定是 ISO15765-4 (CAN)

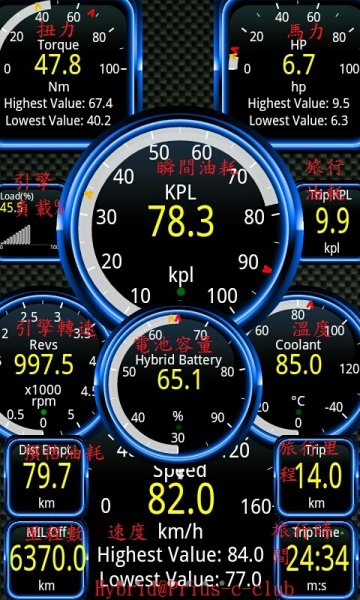

這是我之前的畫面

Hybrid

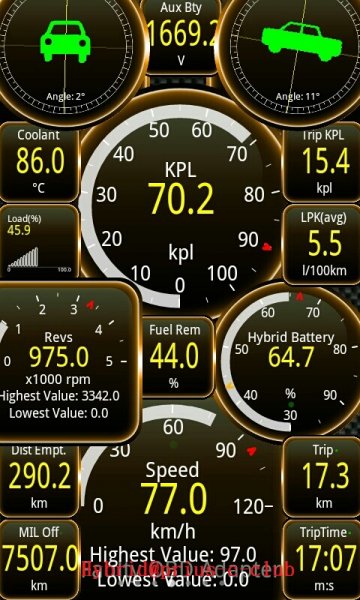

目前的畫面ㄡ..下坡+時速77km/hr... (其實我是擺橫的 但是直的才能抓到圖XD)

hybrid2

另外依據OBD-II數據得知
關於Prius C大電池的充放電其實跟大會師有獎徵答的標準答案不大相同.
Prius C大電池精確的充放電範圍應該是40%~80%才對.
我觀察當大電池放到40%時 引擎一定會強制介入充電 直到充到45% 引擎才會停止!
而且電池在平地上移動大約是充到剩兩格就停了此時電量大約是60%(六格)
至於電池要怎麼充到全飽 相信各位車友都知道"下坡滑行充電"  此時就可以達到全飽狀態了 大電池電力大約是 80%! (滿格)


PC儀表版電池格數對應大電池電量百分比整理如下:
2格=>40% (引擎強制充電)
3格=>45%
4格=>50%
5格=>55%
6格=>60% (一般道路用引擎充電的上限)
7格=>70%
8格=>80% (輪胎煞車充飽電的上限)



小弟對OBDII算是入門而已
希望能有更進階的車友一起開發Prius C Club專用的車用技術資訊
有任何技術問題歡迎PM我
或北部車聚再一起研究討論喔~

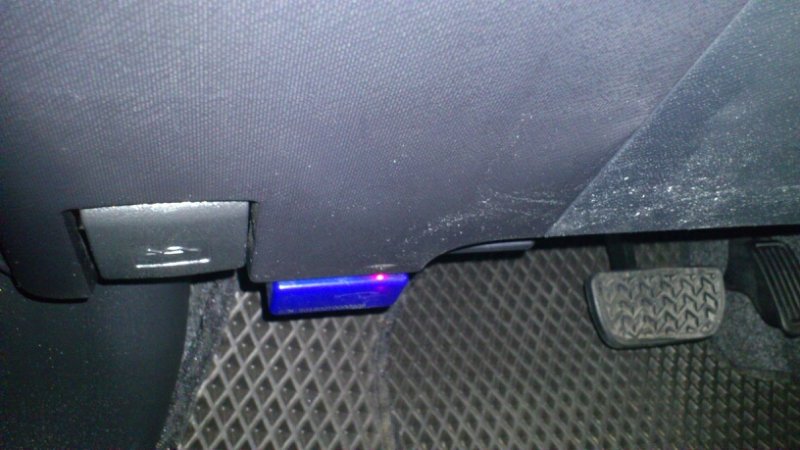

OBD-II安裝照片完全不會卡到腳喔

安裝照

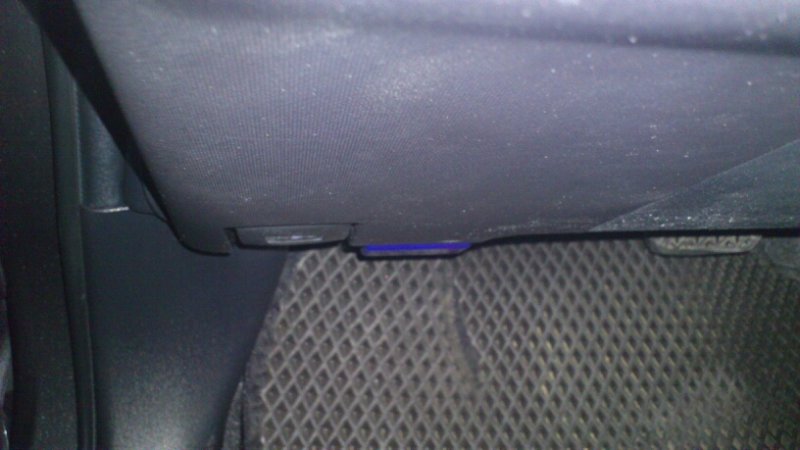

蹲下去拍...啊.... 該清理室內灰塵了






(10/14更新)以下是我找好久湊出來的資料

1. 瞬間油耗的資料是內建的
In Torque Reltime Information screen, Add a type of display -> Select Kilometers Per Litre (Instant)


就是瞬間油耗KPL了!{:113:}



2. 大電池的充電數據是自己定義的{:103:}


In Torque main screen, press Menu -> Settings -> Manage extra PIDs/Sensors -> Menu -> Add custom PID.

PIDs: 015b
Max/Min:100.0/0.0
Equation: (A*100)/255
這是我Manage extra PIDs/Sensors的圖


其他數據就靠各位大大幫忙挖掘了!!!{:096:}

apple

哇賽~
這超酷的!

keson

接上ODBII後會不會卡到腳

geoprobe00

帥呆了
{:070:}

cy6593

{:001:}太炫了, 太神了, 原廠都沒有你的帥

{:070:}{:070:}{:070:}

rockmanx031001

這鍋圖挺雜亂的....
不知道這個東西的APP
有沒有支援平板電腦之類的大型螢幕裝置??

shedoh

真的太神了，等拿到車一定要玩玩看...
不過有幾個問題：
1. 那麼多資訊都"一起"顯示在螢幕上嗎?
2. 好好奇你之前開什麼車啊? 扭力47.8 馬力只有6.7
{:070:}{:070:}{:070:}
